近年來河北冠能公司結合客戶現場使用需求，通過自主提出設計理念推出了小型化污油泥分離裝置。該套系統集成含污油泥處理工藝中所必須的均質攪拌系統、自動配藥加藥系統、物料輸送系統、固液分離系統、脫出物輸送系統等形成的一套撬裝式、小型化污油泥分離裝置，從而實現污油泥的減量化處置。

河北冠能石油機械制造有限公司是石油固控設備、油泥處理設備、分離輸送設備，目前分離輸送設備及大型含油污泥處理設備已經擬建設115畝地的進行整理設備的研發、生產、制造，打造北方的分離輸送設備、污泥處理設備技術產業中心。

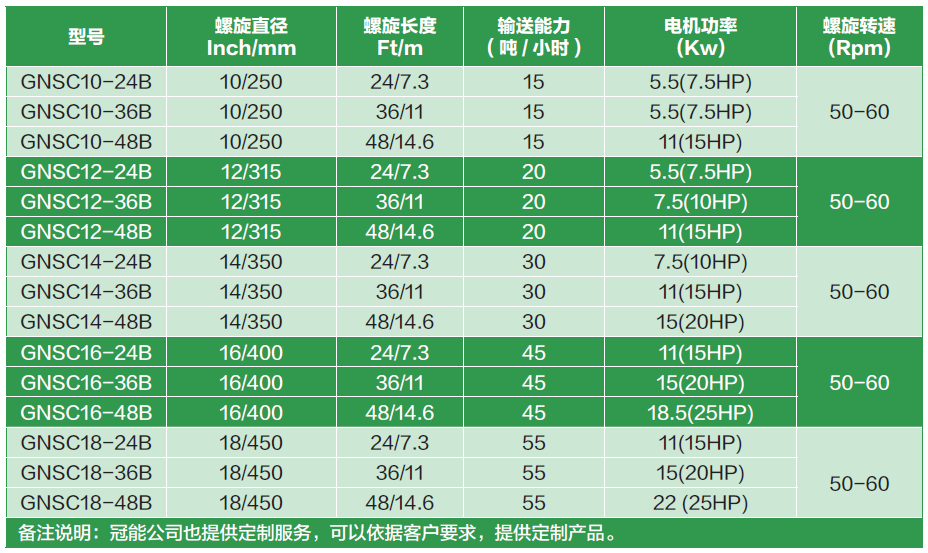

GNS系列U型螺旋輸送機是一種不帶撓性牽引的連續輸送設備，它利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作。可以在長度方向上任意位置進行進出物料；可以利用緊閉機殼的蓋子達到較好的密封效果。因此螺旋輸送機廣泛應用于食品、醫藥、化工、造紙、環保、冶金、建材、石油、電力等各種工業部門，用來輸送各種各樣的粉狀、粒狀和小塊物料，如煤灰、水泥、砂、塊煤、谷類等。螺旋輸送機類型多，可滿足不同工況、不同物料的輸送要求。

1、螺旋葉片采用耐磨加厚錳鋼制作，依據客戶選配要求，還可以噴涂耐磨涂層延長使用壽命。 2、螺旋殼體外帶加強外框骨架，輸送機整體剛性好，可以水平或者傾斜安裝。 3、主機軸承座部件采用鋁模鑄造而成，做工精細，性能穩定。 4、軸承采用國際知名品牌 NSK 或 FAG，運行穩定，使用壽命長。 5、螺旋蓋板采用快速翻轉開合形式，便于觀察和維修。 6、中間聯接件采用小阻力中間軸承體使產品在作業過程中順暢、均勻、快速上料。 7、中間軸承座內部配有耐磨石墨自潤滑軸承并在殼體外部配有油脂注油嘴，方便油脂注入使石墨自潤滑軸承內部得到更充分的潤滑，延長使用壽命。 8、殼體蓋板內部配有橡膠密封墊，有效防止使用過程中的粉塵滲漏。 9、配套電機和減速機采用國內外知名品牌，確保機械長期穩定工作。 10、依據客戶要求還可以安裝拉線開關，實現安全保護，并且可以定制進料口和排料口連接形式。

河北冠能石油機械制造有限公司主要是石油天然氣鉆井固控設備、油田廢棄物處理設備、含油污泥處理設備、分離輸送設備的主要制造商。所生產的產品遠銷世界多個國家和地區。目前冠能含油污泥處理系統已經實現銷售了多套的1立方、5立方、15立方、25立方每小時處理能力的油泥處理系統，并得到了市場與客戶的全部認可。

1、冠能油泥系統由加熱預混合模塊、篩分模塊、化學處理模塊、離心分離模塊等附件組成。

a)加熱預混合模塊；由1套泥漿罐帶加熱保溫裝置、2臺11kw攪拌器、1臺4kw液下渣漿泵、1套液位監控系統、2套照明燈及1套系統附件等組成。

    1)1#預混加熱罐；共一個倉；倉內設有擋板，擋板與內壁距離2cm，擋板寬度4cm，內部均勻布有加熱裝置，攪拌器葉輪安裝位置可調整。    2)攪拌器：高轉速需達到60轉/分鐘。攪拌槳采用兩級組合形式，下層采用四斜葉開式渦輪。     3)加熱罐材質：需保證在95℃下正常工作，不變形，抗氧化，防腐蝕。

b)篩分模塊：由振動篩GNZS703F-SDZF、加熱混合罐及2臺11kw攪拌器、1臺4kw液下渣漿泵，1臺螺桿泵GNG10A-040帶靜態混合器、1套液位監控系統及系統附件等組成。

c)化學處理模塊：由3臺1500L容積的加藥罐，各帶1臺攪拌器，各配1臺調速加藥泵放入1個帶裝修20尺集裝箱內。加不同的藥劑提高油泥的處理效果。

        1）保溫要求：加藥模塊20尺集裝箱需具備保溫層，確保液體藥劑在室外-20℃環境下不會結冰。

d)離心分離模塊：由1套撬座、1臺離心機GNLW363C-VFD、1臺管道泵、1臺三相碟片機、1臺攪拌器、1套液位監控系統、2套容積2m3緩沖罐組成。

e)三相碟片離心機撬座：由三相碟片離心機GNSD-90、2m3儲油罐、2m3儲水罐組成。

f)水罐

       1）罐體容積2m3       2）底座上安裝有1臺10m3清水泵給三相碟片機供給操作水或沖洗用水；

g) 排污設計：在各個設備及管道的低點，需要設排污閥，方便設備停車時系統排空污水。

河北冠能石油機械制造有限公司主要是生產石油天然氣鉆井的泥漿固控設備的主要制造商，目前可以匹配2000~12000米鉆機固控大配套泥漿凈化系統。根據走訪鉆井現場了解客戶的需要冠能在2013年研發出油基鉆井泥漿不落地設備——鉆屑甩干機。目前已經銷售近100臺/套并得到客戶一致好評。

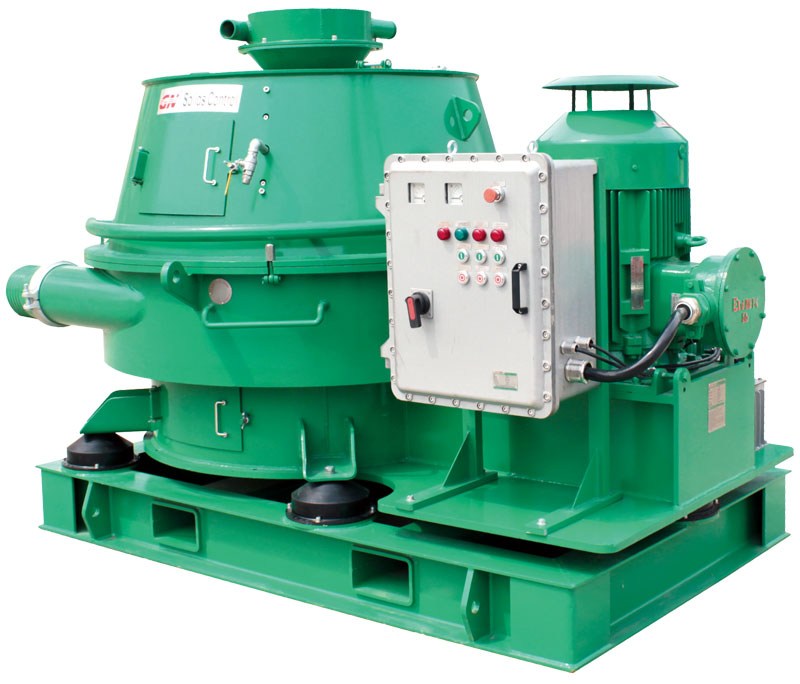

冠能GNCD930系列鉆屑甩干機可以用于將油基鉆屑中的固體巖屑甩干排出，液體脫出來回收到泥漿凈化系統中再利用。同時減少后續鉆井廢棄物產生的總量，從而降低了鉆井項目成本。

1）減少油基泥漿鉆屑和復合基泥漿鉆屑總排放量，通常處理完的鉆屑含油量小于5%，基于不同鉆井工況，可以達到3% 的鉆屑含油量，從而減少待處理廢漿、減少或達到環保排放要求。

2）對于水基鉆屑，通常處理完的鉆屑含水率極低，能夠便于運輸和后工序處理。

3）回收利用有價值的鉆井液，從而降低鉆井成本。

4）降低鉆屑中液體含量，從而提高后續得無害化危廢處理設備的處理能力。

1、使用用途廣，冠能鉆屑甩干機，專門用于處理從鉆井液振動篩排出的鉆屑，適用于油機泥漿(OBM), 復合基泥漿(SBM), 在國內外鉆井項目中獲得了廣泛應用。

2、分離因數高，既有滿足常規使用要求的 900RPM 甩干機，分離因素達420G，也可以選擇變頻控制，通過調整轉速達到預期使用效果。

3、甩干機轉子上的卸料刮刀噴涂高耐磨性涂層，硬度高達: HRC65, 大大延長使用壽命。刮刀轉子總成進行了嚴格的動平衡處理，能夠便于未來更換部件，而不影響整機平衡。

4、甩干機篩籃為特殊設計的高精度不銹鋼分體式篩籃，確保了分離效果，而且使用壽命長，更換方便。篩籃本體進行了嚴格的動平衡處理，能夠便于未來更換篩籃，而不影響整機平衡。

5、甩干機獨特的高壓空氣刀設計，已申請國家，能夠有效防止篩籃堵塞，尤其是在水基鉆屑和高粘度的油基鉆屑的處理。全方位的液相沖洗系統，配合獨特的噴嘴，能夠有效防止出液口的積砂，和堵塞。

6、獨立循環式油路冷卻系統，配備帶散熱片的不銹鋼油箱，能夠滿足高溫環境下的運行。

7、冠能變頻鉆屑甩干機，配備不銹鋼正壓智能PLC防爆控制，實現對鉆屑干燥機的智能無極調速和保護。

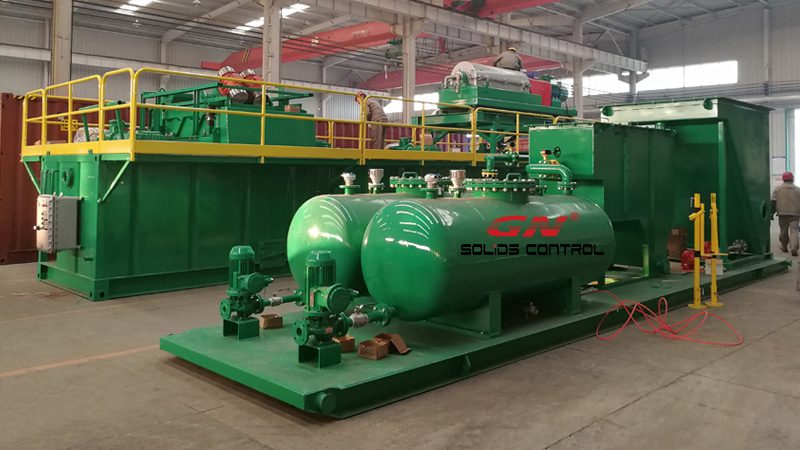

河北冠能石油機械制造有限公司所研發生產的含油污泥處理系統，主要是處理鉆井現場油基泥漿中的廢棄泥漿、煉油廠的廢棄油泥油砂、清理油罐中的含油廢棄油泥等。上述部分含油污泥中含油部分可回收的油品，直接填埋不僅造成資源的浪費，對環境也會造成嚴重污染。冠能油泥處理系統充分考慮固廢廢物收集率水平等不利因素，以減量化、無害化變廢為寶為原則，經過一定的工藝路線，脫除污泥中的油品回收并將處理后的油泥達到可外運減量化的狀態。

由自動進料污泥真空輸送泵輸送過來的含油污泥先進入污泥預處理裝置的進料口,含油污泥在進料口進入油泥預混合裝置進行加藥調質攪拌混合處理。油泥預混合裝置是由10m3加熱預混合罐, 含加熱管線，2臺11KW攪拌器，和液下渣漿泵、西門子液位控制系統等組成。經預處理后的含油污泥經過輸送泵輸送進入下工序進行分離處理。

主要是處理上工序的油泥預混合罐輸送過來的經過粗過濾的油泥，主要是由1套加熱攪拌罐，罐體尺寸L6000× W2200 × H1800mm， 容積：12m3，帶加熱管線和罐體附件，含西門子液位控制系統；和1套GNZS594E-LD高頻振動篩，配備密封罩和熱水噴淋系統，分離油泥里面的大顆粒。

主要作用是處理經過篩分的排出的油泥，進行精細分離處理，在處理的同時進行化學加藥處理。排出的固相含油控制在2%左右，水和油排放至三相碟片離心機進行油水分離處理。主要由1臺臥螺離心機和1臺三項碟片離心機組成。

油泥處理工藝流程圖如下：
